Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

23 de mayo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: DEMO
Dirección: AV. #
Responsable Planta: ******
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Tablero General (TGE) Transferencia Principal Subestación 2
Descripción general de la carga: La Subestación 2 alimenta a los Tableros de Distribución que tienen las cargas de Aires Acondicionado del Data Center
Información del Medidor PQ
Marca: ACUVIM-EL
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/04/2025
Fecha de medición final: 12/05/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Los índices de todos los parámetros de calidad de la energía evaluados se encuentran dentro de los límites recomendados por el IEEE. Estos parámetros son voltaje RMS, factor de potencia, índices de distorsión armónica de voltaje y corriente y desbalances, todos ellos dentro de los límites recomendados.
Importante

  • Las amónicas 17 y 19 de la tensión son mayores a las armónicas 11 y 13, este comportamiento no aparece en la corriente, por lo que se debe de tener presente de que las armónicas 17 y 19 no sigan aumentando de valor y no afecte la operación del aire acondicionado que se alimenta de este tablero de distribución.

  • Se observaron cinco sags de voltaje, el 16/04/2025 a las 10:40 h, 22/04/2025 a las 17:05 h, 27/04/2025 a las 13:35 h, 07/05/2025 a las 21:25 h y el 09/05/2025 a las 19:05h, estos sags de voltaje son diferentes a los detectados en el transformador 2. Es importante verificar si estos disturbios en el voltaje tuvieron algún efecto adverso en la operación de los equipos del centro de carga, principalmente el sistema de aire acondicionado del Data Center que se encuentra en este tablero.

Precaución
  • Nada que atender.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 128.02 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.88 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.07 0 - 5 %
THDi % 6.09 ---
Flicker Pst - 0-1 p.u.
Flicker Plt - 0-0.8 p.u.
Desbalance Dv % 0.75 0 - 2 %
Desbalance Di % 3.66 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
220.97 339.67 393.10 393.94 450.18 466.24 490.74
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
124.72 185.01 210.87 208.84 226.91 232.22 242.26
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
254.28 388.56 447.31 446.55 502.31 518.29 542.85
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.85 0.86 0.88 0.88 0.90 0.90 0.91
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.27 1.43 1.66 1.69 2.07 2.24 3.06
THDi (%)
min. p5 p50 mean. p95 p99 max.
3.72 4.21 5.03 5.09 6.09 6.44 7.62
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.42 0.55 0.65 0.65 0.75 0.78 0.86
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.82 2.08 2.96 2.93 3.66 4.07 5.22
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.91 59.97 60.00 60.00 60.04 60.05 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
123.47 124.84 128.08 128.02 131.03 131.57 132.74
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
622.85 991.92 1,162.18 1,163.98 1,341.39 1,393.83 1,501.71
Factor K
min. p5 p50 mean. p95 p99 max.
1.00 1.00 1.10 1.09 1.10 1.20 1.20

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :221 Min. :125 Min. :254 Min. :0.85
1st Qu.:366 1st Qu.:201 1st Qu.:419 1st Qu.:0.87
Median :393 Median :211 Median :447 Median :0.88
Mean :394 Mean :209 Mean :447 Mean :0.88
3rd Qu.:422 3rd Qu.:219 3rd Qu.:475 3rd Qu.:0.89
Max. :491 Max. :242 Max. :543 Max. :0.91

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VA VB VC
Min. :123 Min. :124 Min. :125
1st Qu.:126 1st Qu.:126 1st Qu.:127
Median :128 Median :128 Median :129
Mean :128 Mean :128 Mean :129
3rd Qu.:129 3rd Qu.:130 3rd Qu.:131
Max. :131 Max. :132 Max. :133

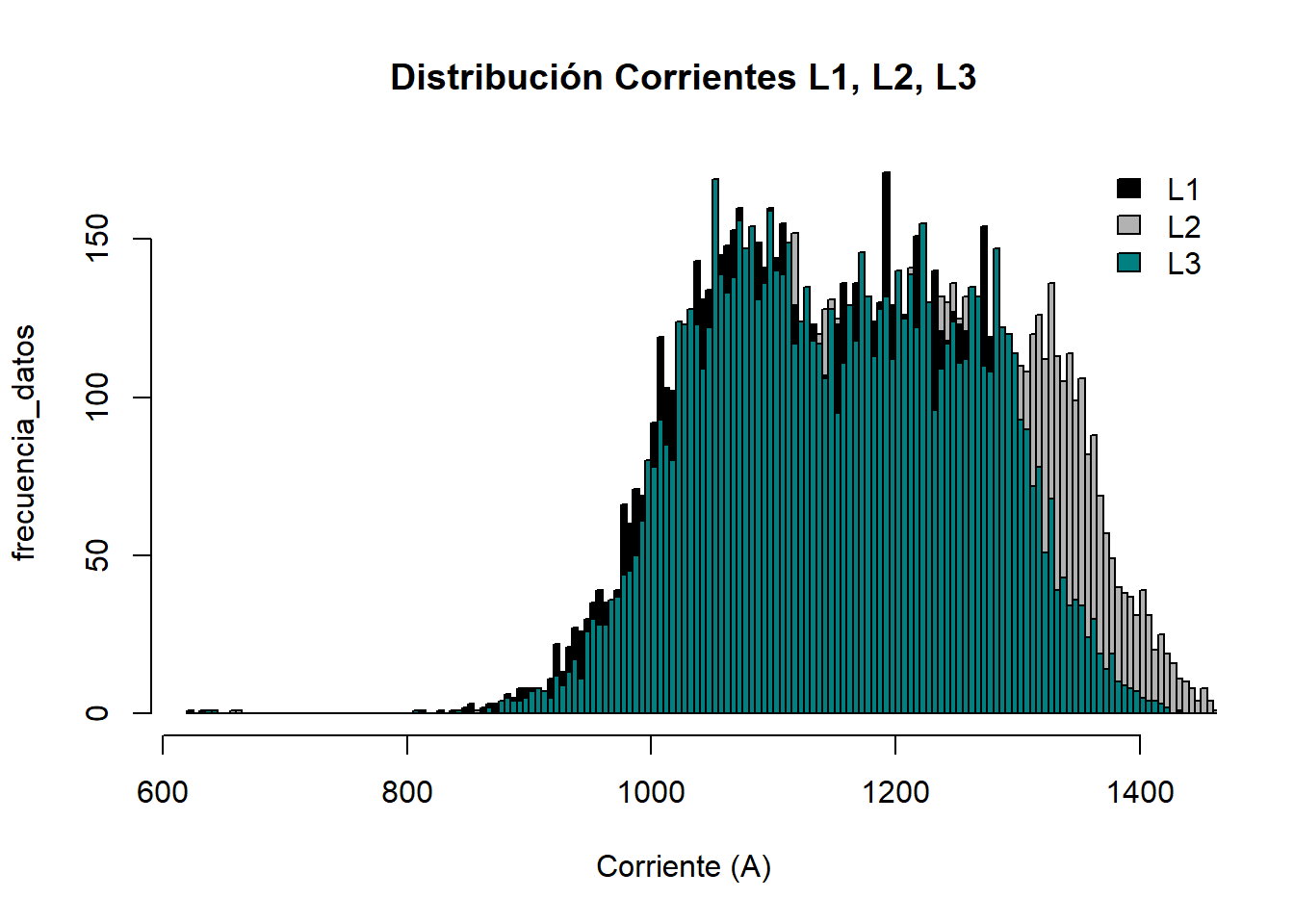

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 623 Min. : 657 Min. : 635
1st Qu.:1060 1st Qu.:1106 1st Qu.:1069
Median :1141 Median :1196 Median :1153
Mean :1142 Mean :1196 Mean :1154
3rd Qu.:1226 3rd Qu.:1288 3rd Qu.:1242
Max. :1430 Max. :1502 Max. :1425

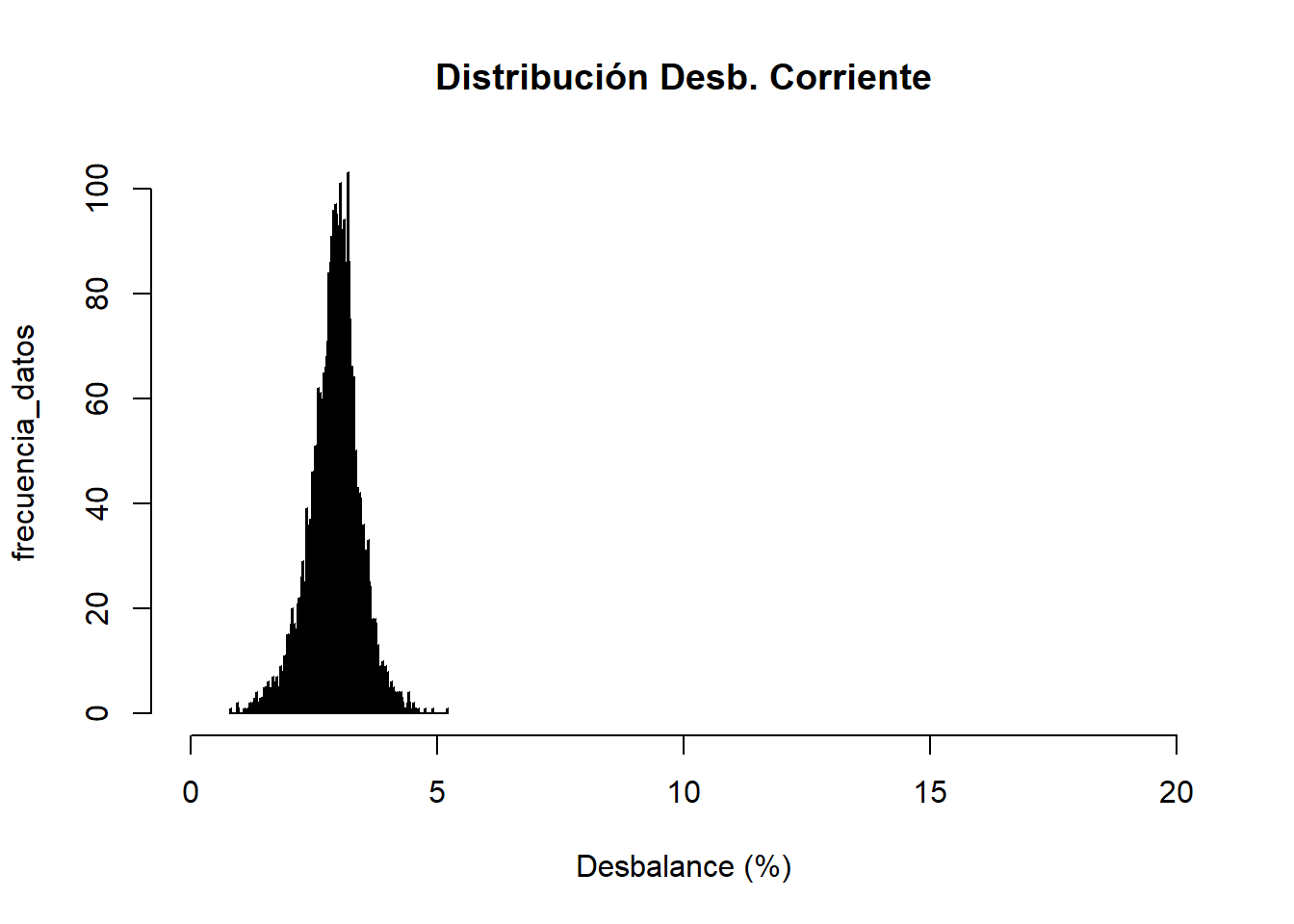

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.82 Min. :0.42
1st Qu.:2.66 1st Qu.:0.60
Median :2.96 Median :0.65
Mean :2.93 Mean :0.65
3rd Qu.:3.22 3rd Qu.:0.70
Max. :5.22 Max. :0.86

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.91
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.07

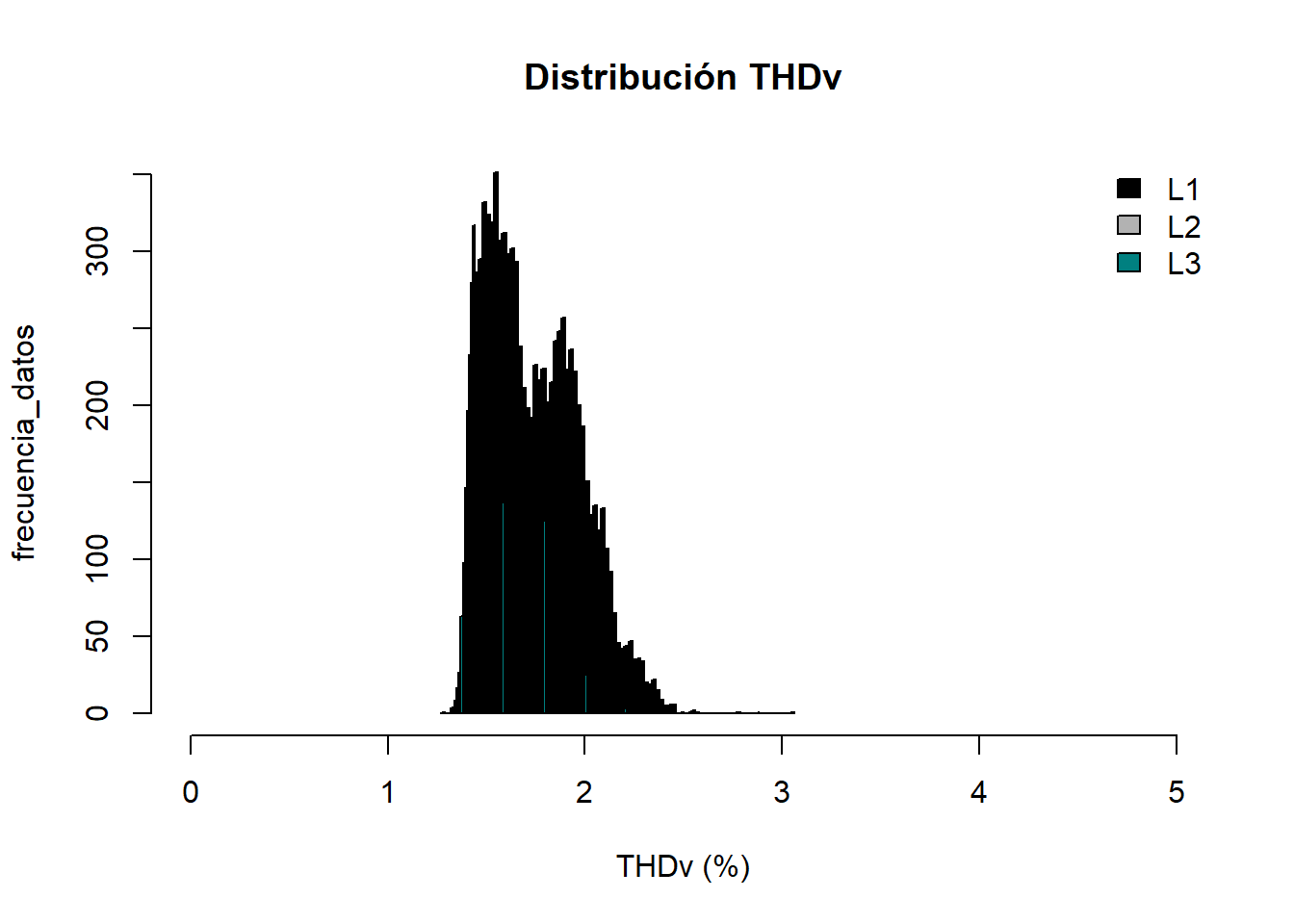

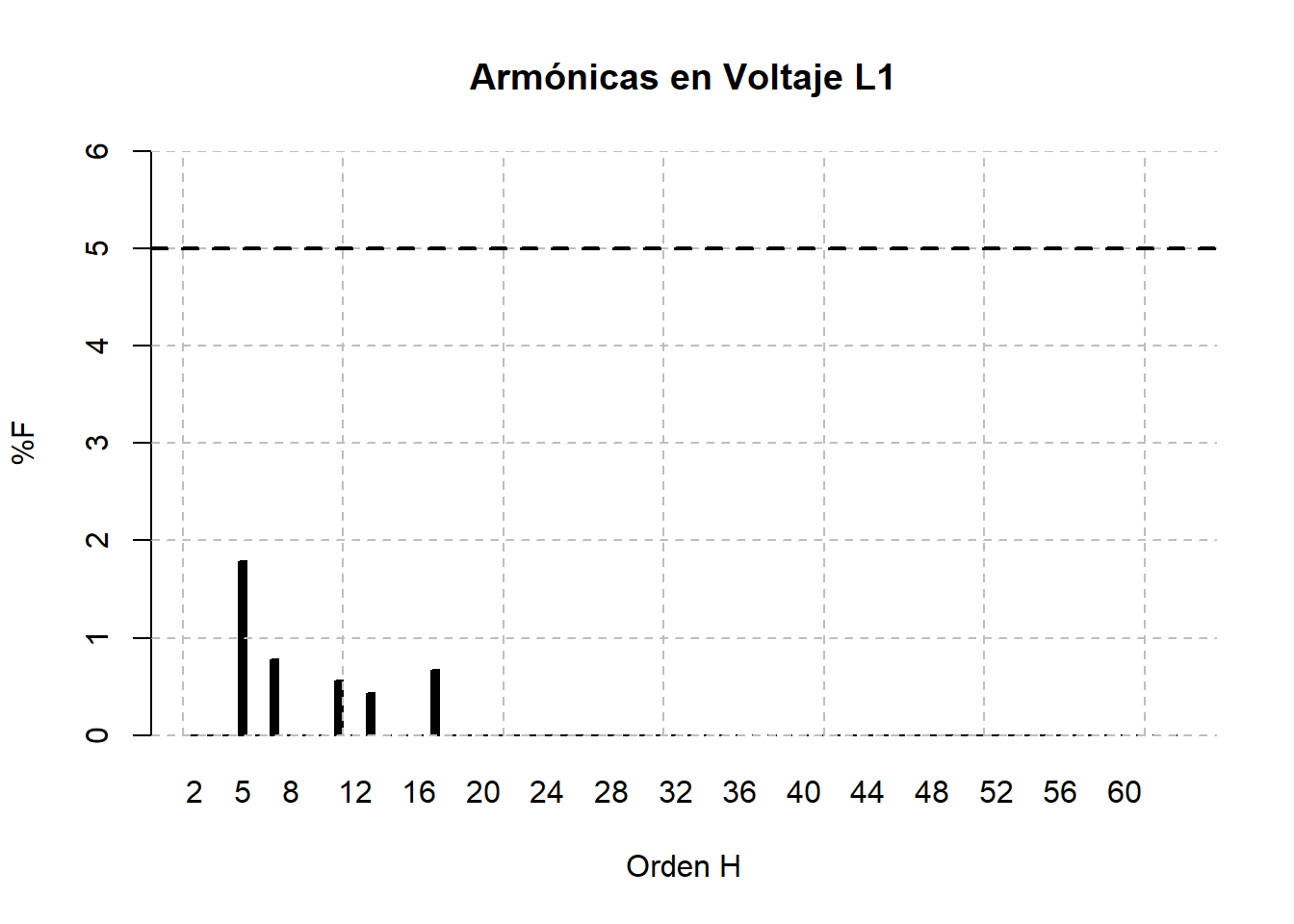

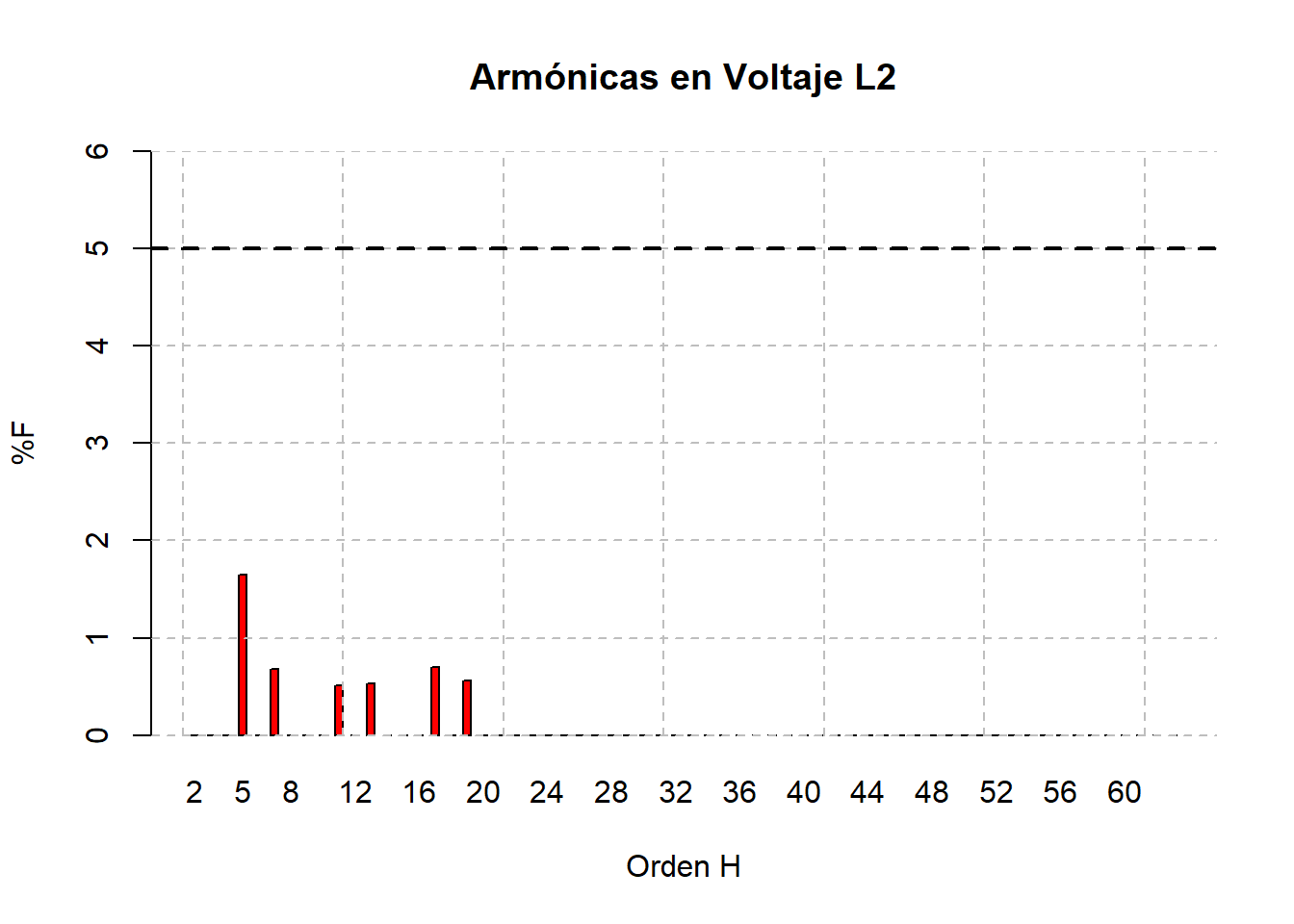

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.3 Min. :1.3 Min. :1.3
1st Qu.:1.6 1st Qu.:1.5 1st Qu.:1.5
Median :1.7 Median :1.6 Median :1.6
Mean :1.8 Mean :1.7 Mean :1.6
3rd Qu.:1.9 3rd Qu.:1.8 3rd Qu.:1.8
Max. :3.1 Max. :2.8 Max. :2.9

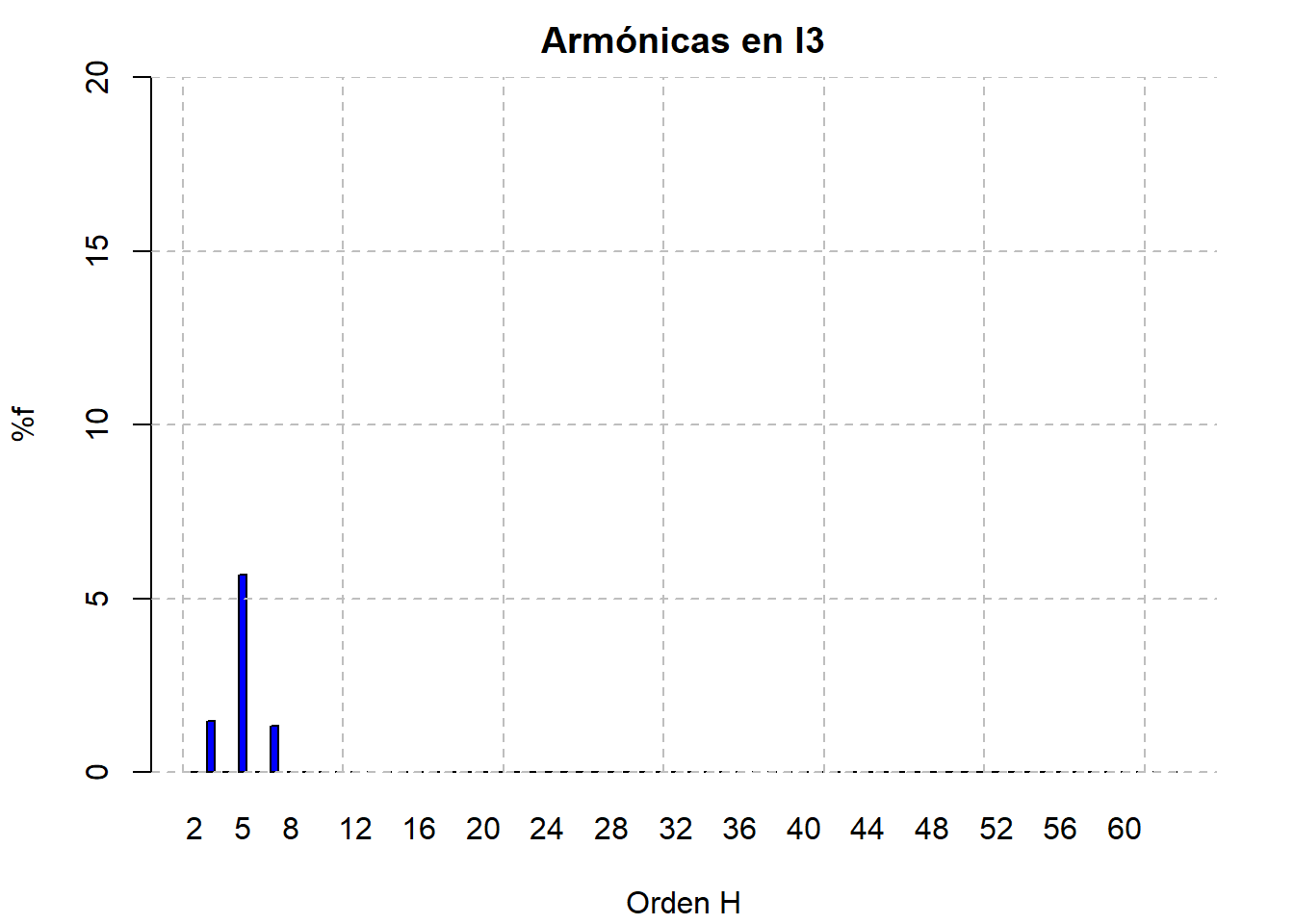

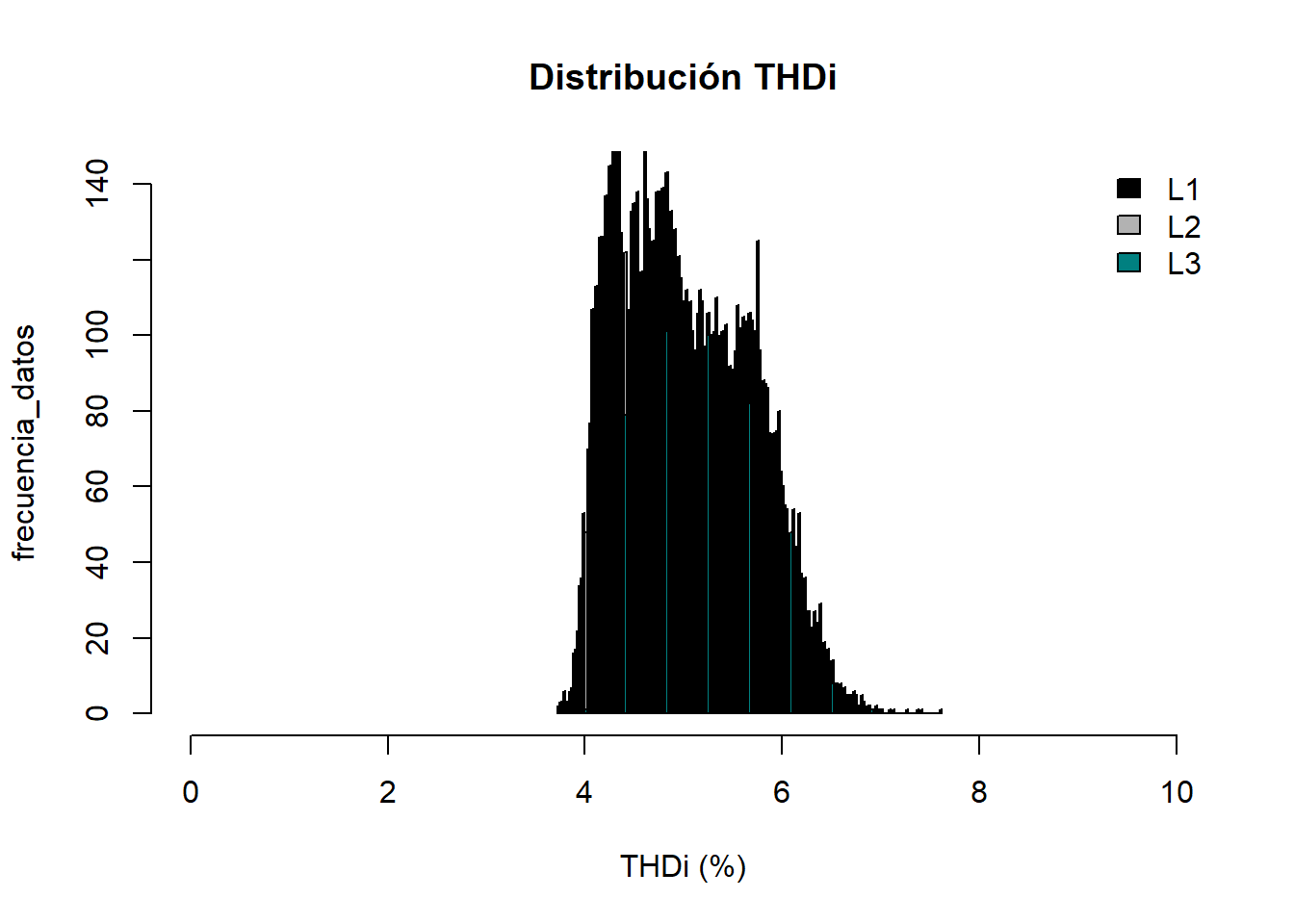

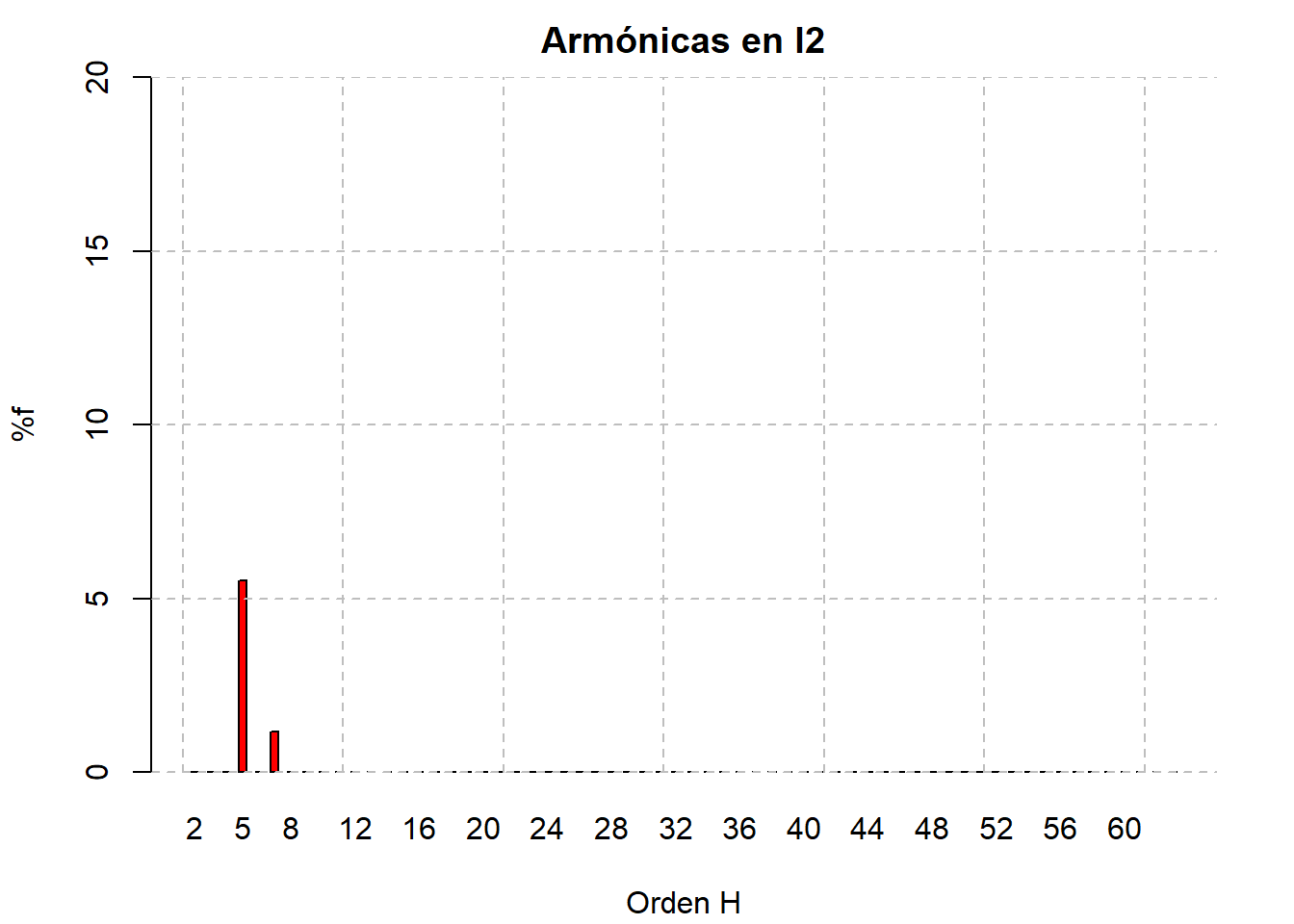

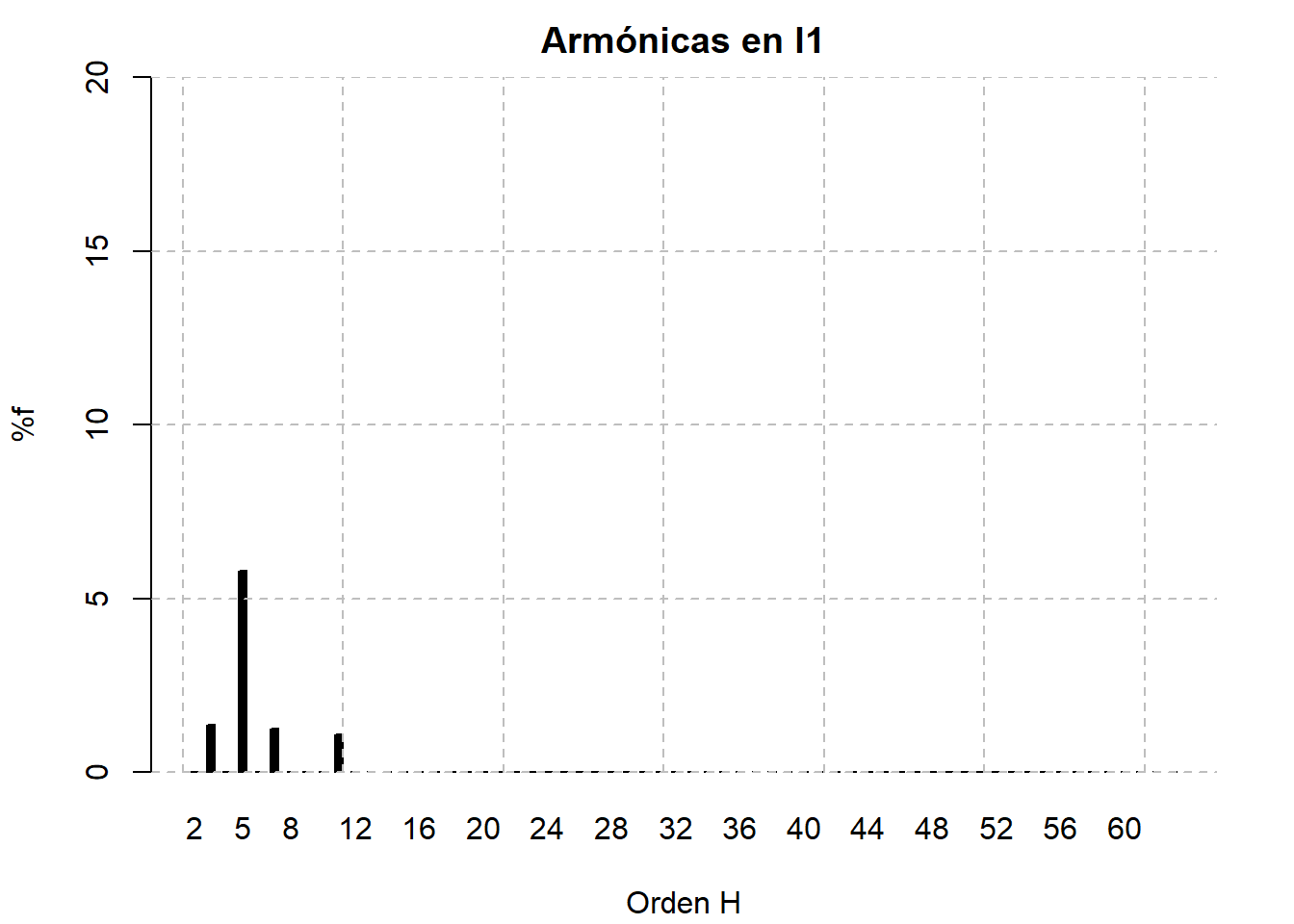

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. :4.1 Min. :3.7 Min. :3.9
1st Qu.:4.8 1st Qu.:4.3 1st Qu.:4.7
Median :5.2 Median :4.8 Median :5.1
Mean :5.3 Mean :4.8 Mean :5.2
3rd Qu.:5.7 3rd Qu.:5.2 3rd Qu.:5.6
Max. :7.4 Max. :6.8 Max. :7.6

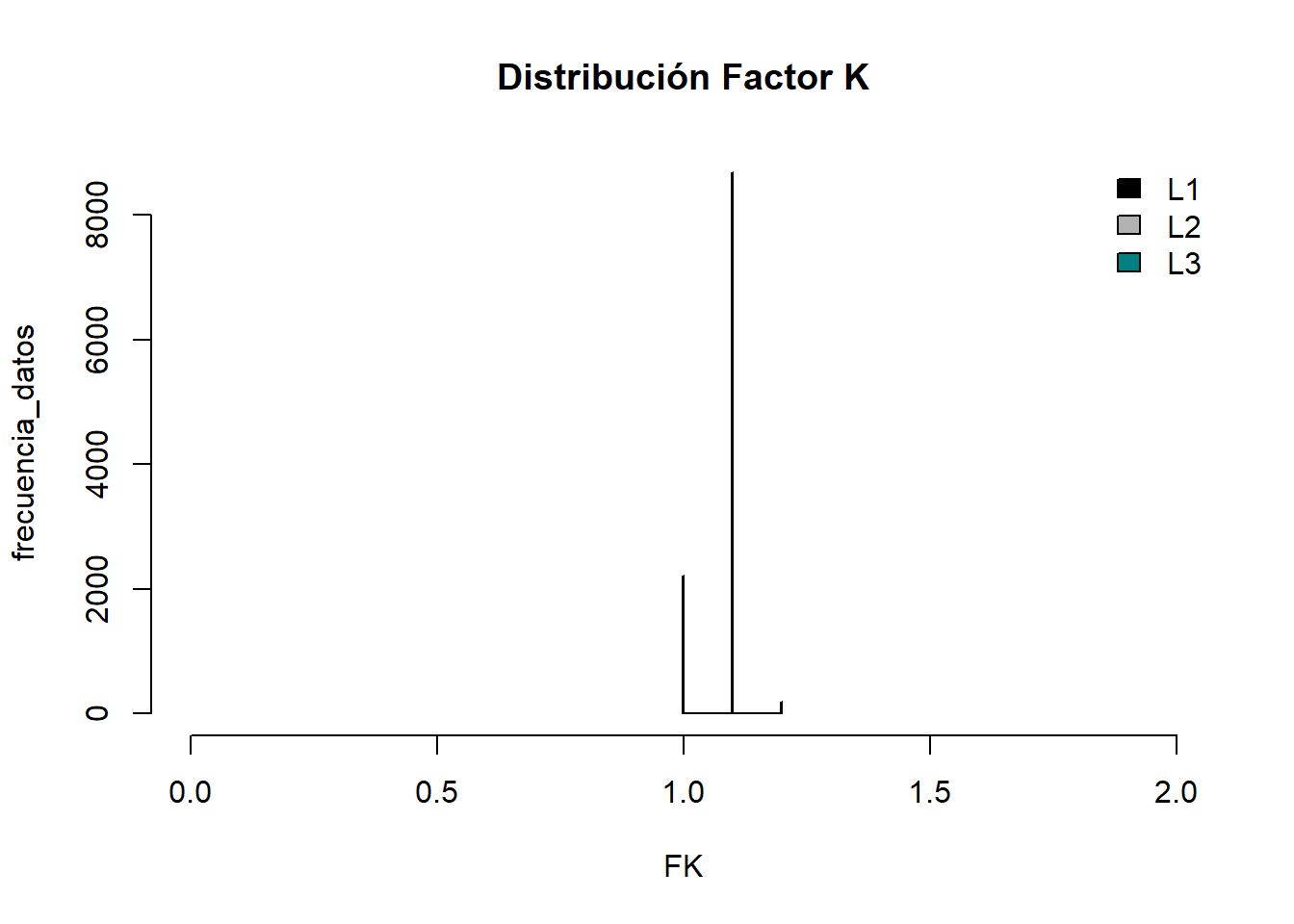

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.0 Min. :1.00 Min. :1.0
1st Qu.:1.1 1st Qu.:1.10 1st Qu.:1.1
Median :1.1 Median :1.10 Median :1.1
Mean :1.1 Mean :1.08 Mean :1.1
3rd Qu.:1.1 3rd Qu.:1.10 3rd Qu.:1.1
Max. :1.2 Max. :1.20 Max. :1.2
